Die Schwinn GmbH entwickelt und fertigt Stanzwerkzeuge für die industrielle Serienfertigung – präzise, langlebig und abgestimmt auf Ihr Material, Ihre Presse und Ihre Stückzahlen. Seit über 70 Jahren sind wir im Raum Frankfurt / Rhein-Main der verlässliche Partner für Stanzlösungen in Automotive, Energie, Maschinenbau und Konsumgüterindustrie.

Stanzen ist eines der wirtschaftlichsten Trennverfahren in der Blechbearbeitung: In einem Pressenhub werden Konturen ausgestanzt, Löcher eingebracht oder Bauteile aus dem Materialstreifen getrennt – reproduzierbar, gratarm und in hohen Stückzahlen. Unsere Stanzwerkzeuge decken das gesamte Spektrum ab: vom einfachen Lochwerkzeug bis zum komplexen Folgeschnittwerkzeug mit mehreren Operationen in einem Werkzeug.

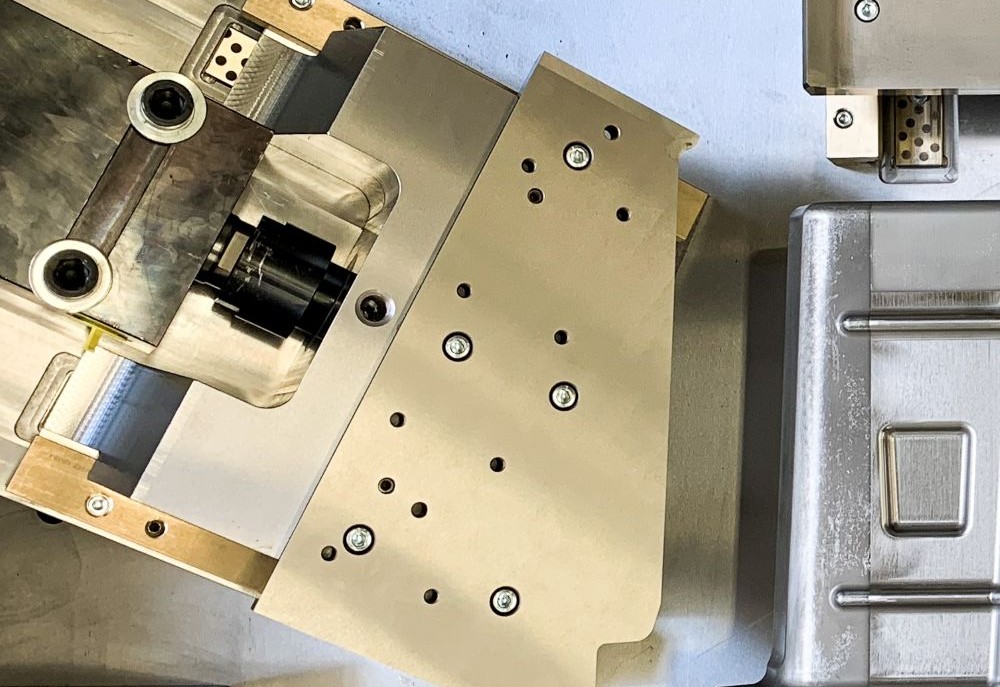

Unsere Stanzwerkzeuge im Überblick

Je nach Aufgabenstellung – Kontur ausschneiden, Löcher einbringen oder beides kombiniert – setzen wir das passende Werkzeugkonzept ein:

Schnittwerkzeuge

Für das präzise Ausschneiden von Konturen, Außenformen und Platinen aus dem Blechstreifen oder Tafelblech. Schnittwerkzeuge trennen das Material entlang einer definierten Schnittlinie – gratarm, maßhaltig und mit hoher Standzeit.

Typische Anwendungen:

• Platinenzuschnitte für Folgewerkzeuge
• Außenkonturen von Stanzteilen
• Formschnitte für komplexe Geometrien
• Abschneidwerkzeuge am Bandende

Lochwerkzeuge

Für das präzise Einbringen von Löchern, Durchbrüchen und Ausschnitten in Blechbauteile. Lochwerkzeuge arbeiten mit definierten Stempeln und Matrizen – für runde, ovale, rechteckige und Sonderformen.

Typische Anwendungen:

• Befestigungslöcher & Durchbrüche
• Belüftungsöffnungen & Aussparungen
• Präzisionslöcher für Passverbindungen
• Mehrfachlochen in einem Hub

Stanzwerkzeuge – Schnitt- & Lochwerkzeuge für die Serienfertigung | Schwinn GmbH

In der Praxis werden Schneid- und Lochoperationen häufig kombiniert – entweder in einem Folgeverbundwerkzeug oder als eigenständiges Kombinationswerkzeug:

Schnittwerkzeug — wenn:
Sie Platinen zuschneiden, Außenkonturen ausschneiden oder Bauteile vom Materialstreifen trennen möchten. Das Schnittwerkzeug definiert die Außengeometrie Ihres Bauteils.

Lochwerkzeug — wenn:
Sie in ein bereits umgeformtes oder zugeschnittenes Bauteil Löcher, Langlöcher oder Aussparungen einbringen möchten. Auch als nachgelagerter Prozess nach dem Tiefziehen einsetzbar.

Kombination — wenn:
Schneiden und Lochen in einem Werkzeug wirtschaftlicher ist als zwei separate Operationen. Wir integrieren beide Operationen in ein Folgeverbund- oder Kombinationswerkzeug – ein Hub, ein Bauteil, fertig.

Unsicher welche Lösung passt? Senden Sie uns Ihre Zeichnung – wir empfehlen das optimale Konzept.

Materialien & technische Spezifikationen

Verarbeitbare Materialien

• Aluminium (alle Knetlegierungen)
• Stahl (DC01 – DC06, S235, S355)
• Hochfester Stahl (bis 600 MPa)
• Verzinkter & beschichteter Stahl
• Edelstahl (1.4301, 1.4016, 1.4571)
• Kupfer & Kupferlegierungen
• Messing
• Materialstärken: 0,3 mm – 6,0 mm
• Beschichtete Bleche (lackiert, foliiert, eloxiert)

Technische Kennwerte

• Schnittspaltgenauigkeit: ab 0,01 mm
• Stempeltoleranz: ± 0,005 mm (Drahterodieren, Agie P550)
• Werkzeugstandzeit: bis 5 Mio. Hübe (materialabhängig)
• Pressenkraft: bis 5 Tonnen
• Schnittgeschwindigkeit: bis 300 Hübe/Min (pressenabhängig)
• Integration in Folgeverbundwerkzeug oder als Einzelwerkzeug möglich
• PPAP-Unterstützung möglich

Stanzwerkzeuge als Teil des Gesamtprozesses

Stanzen ist selten eine isolierte Operation. In der modernen Serienfertigung ist das Stanzwerkzeug meist Teil eines größeren Werkzeugkonzepts:

Im Folgeverbundwerkzeug übernehmen Schneid- und Lochstationen die erste und letzte Aufgabe:
Am Anfang des Streifens werden Pilotlöcher gestanzt, entlang des Werkzeugs werden Löcher und Konturen eingebracht, am Ende wird das fertige Bauteil ausgeschnitten.

Als Nachfolgewerkzeug nach dem Tiefziehen werden Lochwerkzeuge eingesetzt, um in bereits umgeformte Bauteile Löcher einzubringen – oft schräg oder in der Seitenwand, was spezielle Schräglochstempel erfordert.

Als Beschneidwerkzeug nach dem Tiefziehen werden Überstände und Ziehhäute entfernt und die Endkontur des Bauteils hergestellt.

Wir entwickeln die optimale Stanzlösung für Ihren gesamten Fertigungsprozess – nicht nur das einzelne Werkzeug.

Branchen & Anwendungsbeispiele

Unsere Stanzwerkzeuge kommen branchenübergreifend zum Einsatz:

Automotive & E-Mobilität
Stanzteile für Karosserie und Fahrwerk, Lochbilder in Batteriegehäusen und Batterierahmen, ausgestanzte Konturen an Wärmeabschirmblechen, Stanzteile für Kabeldurchführungen und Befestigungen.

Energie & Elektrotechnik
Ausgestanzte Konturen für Blechpakete in Elektromotoren und Generatoren, Stanzteile für Transformatoren und Schaltanlagen, Lochbilder in Kabelträgern und Kanalblechen.

Maschinenbau & Anlagenbau
Stanzteile für Maschinengehäuse und Verkleidungen, Lochbleche für Lüftung und Kühlung, Präzisions- stanzteile für Automatisierungssysteme.

Gebrauchsgüter & Consumer
Stanzteile für Haushaltsgeräte, Lochbilder in Verkleidungs- und Dekorblechen, ausgestanzte Befestigungselemente und Verbindungsteile.

Warum Einkäufer auf Schwinn GmbH vertrauen

Unsere Stanzwerkzeuge kommen branchenübergreifend zum Einsatz:

Automotive & E-Mobilität
Stanzteile für Karosserie und Fahrwerk, Lochbilder in Batteriegehäusen und Batterierahmen, ausgestanzte Konturen an Wärmeabschirmblechen, Stanzteile für Kabeldurchführungen und Befestigungen.

Energie & Elektrotechnik
Ausgestanzte Konturen für Blechpakete in Elektromotoren und Generatoren, Stanzteile für Transformatoren und Schaltanlagen, Lochbilder in Kabelträgern und Kanalblechen.

Maschinenbau & Anlagenbau
Stanzteile für Maschinengehäuse und Verkleidungen, Lochbleche für Lüftung und Kühlung, Präzisions- stanzteile für Automatisierungssysteme.

Gebrauchsgüter & Consumer
Stanzteile für Haushaltsgeräte, Lochbilder in Verkleidungs- und Dekorblechen, ausgestanzte Befestigungselemente und Verbindungsteile.

Stanzwerkzeug anfragen – Antwort innerhalb von 24 Stunden

Sie suchen einen erfahrenen Hersteller für Ihr Schnitt- oder Lochwerkzeug? Senden Sie uns Ihre Anfrage mit Bauteilzeichnung oder CAD-Datei (STEP, DXF) – wir melden uns innerhalb von 24 Stunden mit einer ersten technischen Einschätzung und einem unverbindlichen Angebot.
